Yaesu – FT-DX10

Hybrid-SDR-HF/50 MHz-Transceiver mit 5-Zoll-Touchscreen-Display, automatischer Antennentuner, 100W.

Wie die Serie FTDX101 verwendet auch der neue FTDX10 die Yaesu Hybrid-SDR-Konfiguration – Narrow Band-SDR und Direct Sampling SDR. Der Schmalband-SDR-Empfänger betont durch eine hervorragende Empfängerleistung und bietet durch Direct Sampling eine hervorragende digitale Verarbeitung mit Echtzeit-Spektrum.

Schmalband-SDR mit 3 Arten von Roofing-Filtern und phänomenalen Multisignal-Empfangseigenschaften.

Wie bei der Serie FTDX101 wurde die Empfängerkonfiguration vom Typ Down Conversion mit der ersten ZF bei 9MHz übernommen. So machte es möglich, ausgezeichnete Schmalband-Kristallroofingfilter einzubauen, die den gewünschten scharfen „cliff edge“ Shape-Faktor aufweisen.

Dank des Schmalband-SDR mit der neuesten Schaltungskonfiguration, einschließlich 500Hz-, 3kHz- und 12kHz-roofing Filter und rauscharmem Oszillator, erreicht der RMDR (Reciprocal Mixing Dynamic Range) 116dB oder mehr. Der Nahbereich-BDR (Blocking Dynamic Bereich) erreicht 141dB oder mehr, und die 3. IMDR (Intermodulationsdynamischer Bereich dritter Ordnung) erreicht 109dB oder mehr, im 14MHz-Band im Abstand von 2kHz.

250MHz HRDDS (High Resolution Direct Digital Synthesizer) ermöglicht leisen und klaren Empfang.

Die lokale Schaltung des neuen FTDX10 verwendet das 250MHz HRDDS-Verfahren wie die FTDX101-Serie. Dank seiner Eigenschaften die das C/N-Verhältnis (Carrier to Noise) und die sorgfältige Auswahl der Komponenten im Entwurf, die Phasenrauschcharakteristik des lokalen Signals erreicht einen hervorragenden Wert von -145dB oder weniger in 14MHz bei 2kHz Abstand.

3DSS (3-Dimensional Spectrum Stream) auf dem 5-Zoll-Vollfarb-TFT-Display mit Touch-Panel-Funktionalität

Das 5-Zoll-Vollfarbdisplay zeigt die 3DSS-Anzeige. Durch Berühren der Frequenzanzeige wird das numerische Tastenfeld angezeigt und man kann das aktive Band sowie die Frequenzeinstellung durch direkte Eingabe ändern. Die Frequenzeinstellung und -weiteres kann auch durch das drehen Reglers MAIN durchgeführt werden und mehr.

Eine perfekt konzipierte Frontplatte für eine überragende Bedienungseffizienz.

MPVD (Multi-Purpose VFO Outer Dial), ein großer Multifunktionsring ist um die Außenseite des VFO-Drehknopfes, der die Steuerung von Clarifier, C/S (benutzerdefinierte Auswahlfunktion) und Abruf von Speicherkanälen ermöglicht.

Remote- Betrieb mit optionaler LAN-Einheit (SCU-LAN10)

Die Fernbedienung des Transceivers ist mit der optionalen SCU-LAN10 und SCU-LAN10 Netzwerk-Fernsteuerungssoftware möglich. Neben der Steuerung der Transceiver-Grundfunktionen ermöglichen die vielseitigen Oszilloskop-Anzeigen einen anspruchsvollen Betrieb, wie z.B. Überwachung der Bandbedingungen auf einer großen Anzeige an einem Ort abseits der Funkstation durch Anschluss an ein Heim-LAN-Netzwerk.

Hervorragende Empfangseigenschaften auf allen Bändern und einfache Menüführung, sowie Bedienung. Auch für Data- Mode, Digitale Betriebsarten, Dekoder für CW, RTTY und PSK-31 usw.

Eigenschaften

  • 5 separate Bandpassfilter
  • Effektive Unterdrückung des QRM mit dem IF DSP
  • (IF SHIFT/WIDTH, IF NOTCH DNF, DNR, COUNTOUR)
  • Hochwertige, stabile Endstufe mit den neuen Gegentakt-MOSFET RD70HUP2,
  • für 5 – 100 Watt, (5 – 25 Watt AM) Sendeleistung

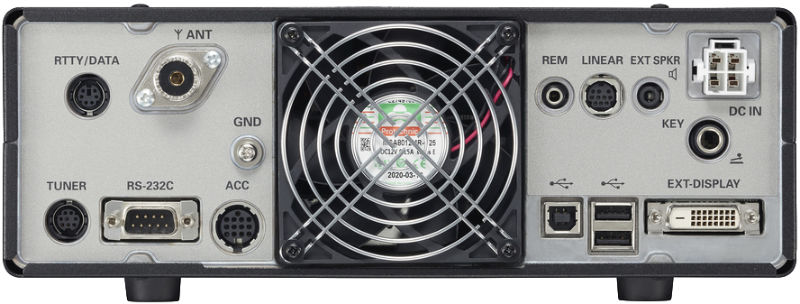

  • Aluminium-Kühlkörper mit 80 mm geräuscharmem Axialfluss-Kühlventilator
  • Automatischer Antennentuner mit 100-Speicher und großer Anpass- Kapazität
  • RF & AF Transmitmonitor, QMB (Schnelle Speicherbank), Band-Stapel-Funktion
  • Mikrofonverstärker mit dreistufigem parametrischem Equalizer (SSB/ AM-Modus)
  • farbiges LC Touch-Display, Scope Monitor, Spannungsanzeige, SWR Anzeige
  • High-SWR Warnung, einfache Menüführung, USB-Anschluss
  • APO Funktion, VOX Funktion, Noise-Blanker
  • AGC (Automatic-Gain-Control), ATT (Abschwächer),
  • Data- Funktion- Anschlüsse, Dekoder für CW, RTTY und PSK-31
  • SD-Speicherkarte (optional) Remote Betrieb mit Yaesu SCU-10LAN
  • übersichtliche Bedienung, elektronischer Keyer (CW) und mehr
